Подключение электрического бойлера к газовому котлу: лучшие схемы и порядок выполнения работ

Схемы и правила подключения БКН

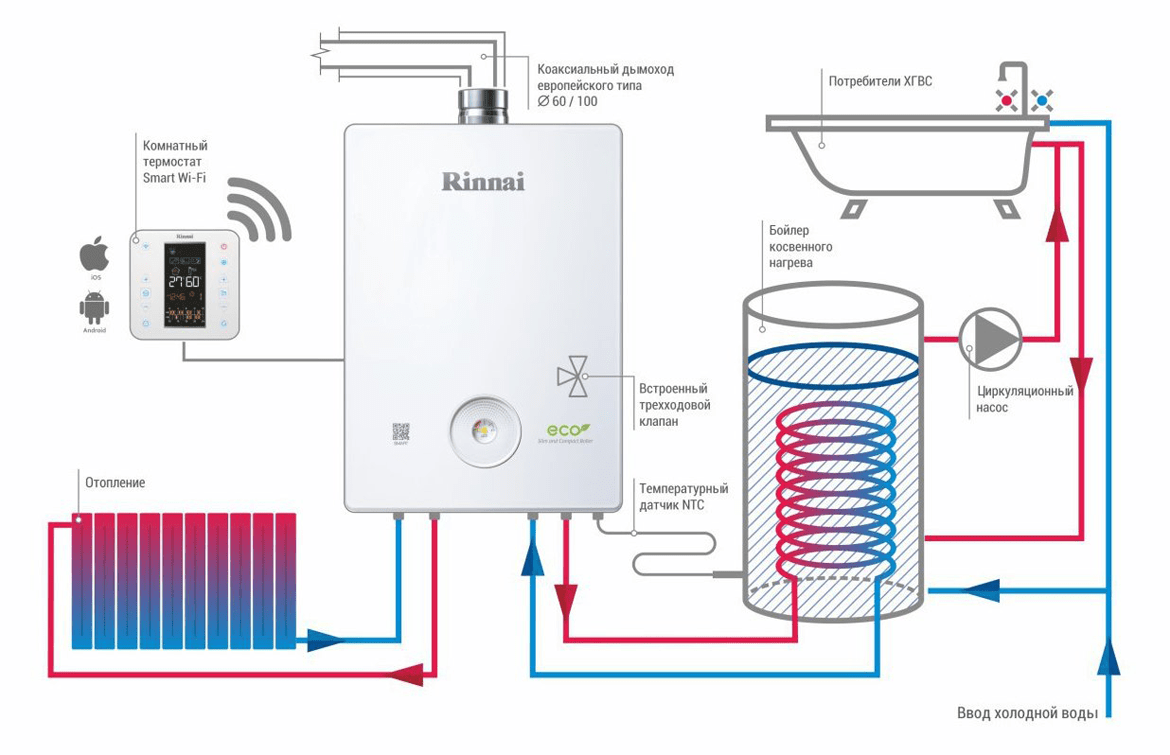

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Схема отопления с бойлером косвенного нагрева

Схема подключения накопительного водонагревателя косвенного нагрева с напольным котлом через гидрострелку выглядит следующим образом:

Для напольных котлов требуется подключение дополнительной автоматики для корректной работы.

Схема упрощается если бойлер косвенного нагрева подключить к котлу Протерм, Вайлант и др.

Данный производитель позаботился о своих пользователях как нельзя лучше и продает дополнительный трехходовой клапан (Fugas). Который подключается к встроенной автоматике и позволяет без коллекторов, гидрострелок и пр. сделать полноценную систему ГВС с использованием накопительного водонагревателя косвенного нагрева. При этом все работает очень надежно и четко.

Именно это решение заслуживает большего внимания потому что не требует каких-то особых познаний в программировании, гидродинамике и всём прочем.

Схема подключения бойлера косвенного нагрева к котлам Phroterm (газовым, электрическим) будет выглядеть следующим образом.

Это схема взята из руководства пользования данных котлов. Единственное что не указано на схеме это расширительный бак для бойлера.

В месте где расположена группа безопасности необходимо врезать расширительный бак. Объем расширительного бака должен быть 0,1*объем бойлера т.е. 10% от его литража. К тому же предохранительный клапан необходимо установить не для системы отопления (он рассчитан на давление 3 бара), а для системы водоснабжения с рабочим давлением 8 бар. В продаже есть полноценные группы безопасности для бойлеров косвенного нагрева с уже установленными манометром, предохранительным клапаном и воздухоотводчиком. Их удобно крепить на стене. К ней же ставится расширительный бак.

Еще один нюанс в использовании накопительного косвенного водонагревателя. Его необходимо периодически разогревать до температуры выше 60 гр. по Цельсию. Это предотвратит образования в нем бактерий. Самой опасной считается легионелла. Она очень активно размножается именно в теплой воде. При небольшой концентрации она безопасна для человеческого организма, но при высокой…

Автоматика котла позволяет проводить такую профилактику, однако при неправильном монтаже вы можете плодить эту дрянь у себя в бойлере постоянно. Имейте это ввиду.

Это касается и двухконтурных котлов хотя в меньшей степени. При долгом отсутствии движения воды следует сливать в начале застоявшуюся в канализацию.

Особенности подключения бойлера к газовому котлу

При выборе бойлера для подключения к газовому агрегату следует учитывать, хватит ли мощности данному устройству для обеспечения отопления и качественного прогрева воды в емкости.

Бойлеры косвенного нагрева могут быть разного объема. Следует четко понимать, сколько необходимо воды для того, чтобы газовый котел определенной мощности успевал нагревать ее до нужной температуры. Бойлер состоит из следующих элементов:

• накопительной емкости, окруженной теплоизолирующим слоем;
• змеевика, необходимого для циркуляции воды;
• гильзы для подключения температурного датчика;
• линии рециркуляции (для некоторых моделей).

Принцип нагрева жидкости в бойлере состоит в следующем:

• нагретый теплоноситель, выходя из газового котла, идет в змеевик накопительного бака;
• от теплообменника нагревается вода в бойлере;
• теплая жидкость концентрируется вверху и поступает в кран или душ.

Необходимую температуру нагрева воды в емкости выставляют, избегая больших значений. Контролировать ее помогают термодатчики, которые сигнализируют о наборе заданной температуры насосу или трехходовому клапану. После этого прекращается циркуляция воды в змеевике.

Нагрев в бойлере осуществляется следующим образом: холодная вода действует в виде поршня, поднимая вверх нагретую жидкость, которая в последствии выходит из крана.

Схемы, как подключить косвенный бойлер к газовому котлу, отличаются в зависимости от типа агрегата.

Схема подключения к двухконтурному агрегату

Двухконтурные газовые котлы выполняют две функции: обеспечивают отопление и горячее водоснабжение. При подключении к данному агрегату бойлер косвенного нагрева закольцовывают со вторичным теплообменником для ГВС. Входной патрубок емкости соединяют с первым патрубком контура агрегата, а выходящий — подключают к «обратке». Таким образом, вода из водопровода будет попадать не в теплообменник ГВС газового котла, а в бойлер.

При такой схеме термодатчик, контролирующий температуру в бойлере, подключают напрямую к насосу.

Для полноценной работы газового котла следует подбирать емкость, которая не будет забирать слишком много теплоносителя. Иначе это плохо повлияет на функцию обогрева.

Схема подключения к одноконтурному газовому котлу

Схема, как подключить одноконтурный газовый котел к бойлеру, несколько отличается от предыдущей. К подающей линии подключают патрубок для подачи холодной воды в емкость косвенного нагрева, а к «обратке» через трехходовый клапан — вторую линию бойлера. В представленной схеме заложено разделение водных потоков по трубам с помощью 2-ух насосов. Приоритет отдают контуру ГВС. Насосы работают по сигналам, которые исходят от термостата, установленного в бак. Чтобы потоки не смешивались, перед насосами следует установить обратный клапан.

В отличие от схемы с двухконтурным газовым котлом, работа данной системы отопления отличается тем, что термодатчик управляет 2-мя насосами одновременно: при включении насоса ГВС отключается элемент отопления. Если объем нагреваемой воды невелик, то она не повлияет на качество отопления.

Подключение системы через гидравлическую стрелку

Если в отопительной системе предусматривается использование 3-ех и более контуров, то удобнее всего произвести подключение через гидравлическую стрелку.

Гидрострелка – устройство, предназначенное для балансировки давления и температуры в разных контурах системы. Ее установка является обязательной для эксплуатации газовых котлов с теплообменником из чугуна. Данный материал плохо переносит перепады температур, и при большой их разнице на входе и на выходе из контура он может треснуть.

Если использовать 3 контура без гидравлической стрелки, это негативно скажется на узлах системы, и газовом котле в частности. Вместо гидрострелки иногда устанавливают балансировочные вентили.

Этапы обвязки

Сначала рисуется схема установки с учетом габаритов помещения и выбранных мест для всех устройств. После этого размечаются и сверлятся отверстия под котел отопления и бойлер. Если устройства напольные, то под них желательно сделать небольшой фундамент по размерам корпусов.

Далее согласно размерам нарезаются пропиленовые трубы и соединяются между собой с тройниками с помощью паяльника. Монтируются насосы, краны, фильтры и все объединяется в одну систему. Если у вас есть дополнительные контуры, например, на горячий пол, то устанавливается коллектор, который равномерно распределяет потоки теплоносителя.

Схема подключения двухконтурного котла

Обязательными являются расширительный бак и комплекс безопасности. Ставя группу безопасности, следует учесть, что если она сработает, из нее потечет вода. В расширительный бак уходит лишний теплоноситель при расширении.

После всех соединений в систему запускается вода и проверяются все соединения. Если протечек нет, то котел запускается и проверяется уже скорость нагрева батарей.

Монтаж бойлера к отоплению

Монтаж схемы теплоснабжения с применением водонагревателя в виде источника отопления выполняется следующим образом:

1. Выбирают место и подготавливают его для установки водонагревателя. Площадка должна иметь ровную горизонтальную поверхность размером не менее 1х1 м.
2. Фундамент для конструкций с объемом более 200 л исполняют бетонным, усиленный арматурой.
3. Монтаж конструкции водонагревателя выполняют в строгом вертикальном положении.
4. Устанавливаю циркуляционный электронасос.
5. Выполняют обвязку труб. Выход водонагревателя для отопления соединяется с электронасосом, а вход – с обраткой.
6. Устанавливается запорно-регулирующая аппаратура и датчики контроля системы безопасности.
7. Выполняется подключение устройства к электропитанию через отдельный щиток с автоматом и УЗО.
8. После сборки схемы, выполняют гидравлическую опрессовку системы отопления и проверяют работоспособность электрической цепи нагрева ТЭН.

Бойлер для электроотопления — инструкция по обслуживанию

Обслуживание электробойлеров в системах теплоснабжения ничем не отличается от выполнения требуемых операций для обслуживания ТЭНового устройства. Бойлер для отопления будет хорошо работать, если придерживаться следующих правил:

1. Ежемесячно контролировать цельность термоизоляции установки.
2. Наблюдать за температурным перепадом теплоносителя, он не должен превышать 15-20 С.
3. Вести контроль плотности трубных соединений на отсутствие утечек.
4. Ежегодно перед отопительным сезоном выполнять техническое обслуживание системы с промывкой внутреннего контура и заменой прокладок.
5. Следят за параметрами работы электросети, при частых сбоях в электрических линиях нужно установить стабилизатор для сохранности электронного блока управления.

Для выбора мощности отопления от бойлера исходят из расчета 1 кВт на 10 м2 нагреваемого помещения. Данная формула хорошо применима в системах, размещенных в центральном климатическом районе России. Далее потребуется определиться с минимальным объемом бака. При условии, минимального уровня аккумуляционной способности – 5 кВт и температурном перепаде между прямой и обратной воды -20 С, объем бака составит:

V=5/20=0.25 м3 или 250 л

Подключение

Давайте рассмотрим схемы обвязки под разные типы котлов

Подключение бойлера к двухконтурному газовому котлу

Обвязка, в большинстве случаев, производится таким методом, чтобы бак контактировал непосредственно с отопительным контуром.

Техническое решение хорошо функционирует, в системах которые испытывают дефицит мощности источника отопления, кроме того это единственный эффективный метод подсоединения БКН к двухконтурному котлу.

Подающую трубу к БКН, включают в трубопровод, идущий к внутридомовой системе отопления, сразу после выхода из котла. С помощью электронного регулирования настраивают котел на подогрев теплоносителя свыше +70С, который поступает в водонагреватель, там, где происходит процесс теплопередачи от греющего теплоносителя, через внутреннюю поверхность нагрева — змеевиков к воде для системы ГВС.

Регулировка рабочего температурного режима выполняется термостатом, который дает команду электрической запорной арматуре на включение/отключение.

Схема обвязки бойлера и одноконтурного котла

Одноконтурные котлы одновременно могут выполнять только одну из заявленных изготовителем опций, либо организуют подогрев воды для нужд ГВС, либо обогревают помещение, притом другой вариант применяется в домах чаще.

Комбинированная схема теплоснабжения, которая состоит из одноконтурного отопительного котла и блока косвенного нагрева — наиболее эффективное для коттеджей до 200 м2.

Нагрев теплоносителя для отопления и ГВС совершается одновременно, после чего он делится по 2 линиям — к приборам отопления и баку-аккумулятору.

Примерная схема. Источник фото: remontik.org

Технологический процесс нагрева протекает по такой схеме:

• холодная вода из водопроводной сети идет в источник нагрева — котлоагрегату, где разогревается до необходимой температуры, к примеру, 80 С, благодаря процессу сжигания топлива в топочном устройстве;
• горячий теплоноситель попадает в отопительный контур — к батареям и во внутренний подогреватель БКН;
• повышение температуры воды в емкости будет осуществляться до установленного параметра, обычно это 40-55 С;
• вода в бойлере нагревается и при включении смесителя поступает к потребителю;
• при достижении предельной температуры воды в баке, сработает датчик регулятора по превышению параметра, сигнал поступит на электромагнитный клапан, перекрывающего подачу теплоносителя от котла.

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи.
Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

• Сначала подключается водопровод и разводка воды по помещениям.
• Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
• Настраивается и проверяется программное управление котлом.

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

1. привод трехходового клапана
2. кабель с коннектором
3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

• Отключить питание котла двухполюсным автоматом.
• Отключить котел от отопления и горячего водоснабжения.
• При помощи сливной заглушки слить воду из контура котла.
• Снять заглушки на насосной группе.
• Вставить в гидравлическую группу уплотнительную прокладку.
• Герметично смонтировать трубку подачи на бойлере.
• Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
• Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
• Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
• Поставить привод трехходового клапана.
• Подключить привод трехходового клапана в котле при помощи коннектора.
• Проверить правильность монтажа комплекта и герметичность всех соединений.
• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

• Открыть крышку панели управления отопительного котла.
• Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
• Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
• Подключить питание привода трехходового клапана.
• Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Основные нюансы подключения двухконтурных газовых котлов

Перед подключением оборудования обязательно нужно устанавливать фильтр для грубой очистки воды на сам патрубок трубопровода. Он предотвращает забивание мусором котла, который образуется в батарее в результате реакции воды с металлом.

схема подключения газовых двухконтурных котлов

Если не поставить фильтр для грубой очистки, то оборудование очень скоро перестанет функционировать. Чтобы правильно установить фильтр, нужно накрутить его на сам патрубок обратки так, чтобы стрелочка была направлена на котел.

Если установить отсекающий кран на обратку котла, то при неожиданном выходе из строя оборудования, не нужно будет завоздушивать всю жидкость в системе отопления.

Прежде чем начать подключение двухконтурных газовых котлов, обязательно установите отсекающий кран с разъемным соединением, чтобы при необходимости Вам было удобно отсоединять его от контура отопления. не прибегая при этом к порезке труб.

Плохое соединение котла с трубой газопровода может привести к взрыву.

Схема подключения газовых двухконтурных котлов предусматривает не только правильную их установку, но также и их обвязку.

Схема обвязки зависит напрямую от модели котла, от вида устройства и от системы отопления. Они бывают с естественной циркуляцией и с автоматической.

Проще в обслуживании и надежней считается система с естественной циркуляцией. Управлять такой системой можно только вручную, она просто идеально подходит для частных домов, где возможно неожиданное отключение электроэнергии.

Схема автоматической циркуляции более удобна, поскольку она не требует участия человека. При такой схеме достаточно один раз выставить нужный уровень температуры и этот уровень будет постоянно поддерживаться автоматически. Однако при неожиданном отключении электричества насосы перестанут работать, соответственно и не будет производиться циркуляция нагретого теплоносителя.

Выбирая котел, обращайте внимание на его мощность, но стоит отметить, что при высокой мощности котла расход газа будет больше. При правильном подключении котел прослужит Вам очень долго и поможет создать в доме уют и комфорт

В последнее время они пользуются массовой популярностью среди покупателей, поскольку занимают минимум места и при этом отличаются высокой эффективностью

В последнее время они пользуются массовой популярностью среди покупателей, поскольку занимают минимум места и при этом отличаются высокой эффективностью.

Интересное на сайте

Сверление — одна из непременных технологических операций в производственно-строительной сфере, при восстановлении техники и ремонте помещений. Современные сверла устанавливаются в станочное оборудование, переносной электро- или …далее. »

Если сравнивать с прочими материалами для кровли, металлочерепицу можно назвать явным фаворитом. Она является прочной, быстро и просто настилается, а цветовая палитра у разных производителей …далее. »

Отопление частных домов посредством двух различных систем вошло в норму. Чаще всего на первом этаже производится монтаж набравшей большую популярность за последнее десятилетие системы теплого …далее. »

Грамотно подойти к выбору данного напольного покрытия простому обывателю на порядок сложнее, чем могло показаться. Чтобы учесть множество существующих нюансов покупатель должен быть осведомлен о …далее. »

Монтаж бойлера

Бойлер рекомендуется ставить в месте, где он не будет мешать, к примеру – над унитазом в углу.

• Определив место установки бойлера, нужно в стене высверлить 2 отверстия, забить в них 2 дюбель-гвоздя и вкрутить крепежные кронштейны.
• Дальше остается повесть бойлер на кронштейны.
• Врезаться в водопроводную систему.
• Установить запорный кран шарового типа.
• Смонтировать фильтр для очистки воды с картриджем.

Затем монтируется тройник, и от него отводится труба к крану холодной воды. Еще одна труба отводится к бойлеру одновременно с монтажом второго запорного крана. Эта труба подсоединяется к клапану избыточного давления, который заранее установлен на бойлере.

Еще два крана, вмонтированные в сам бойлер, предназначены для профилактических работ и слива воды. Кран для полного слива стал устанавливаться совсем недавно, и если его не открывать, то в запасе у вас всегда будет 80-100 литров воды. Но для работы слива нужны оба крана, чтобы исключить гидравлическую пробку в трубах.

Цанга, которая подсоединена к выходной трубе горячей воды, служит для начала разводки по квартире. В процессе прокладки труб высверливаются отверстия для специальных крепежных клипс под трубы. Силовой кабель подводится отдельной линией, обязательно сделать заземление. Электрический бойлер обязательно должен подключаться к напряжению через спаренный автомат-выключатель.

Где и почем купить электробойлер в Вашем городе

Накопительный электрический водонагреватель Thermex Ultra Slim IU

⇆

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева,

вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро

— не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя,

без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше,

чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее,

независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Не следить за давлением в бойлере

Бак водонагревателя также выходит из строя довольно часто. Причиной нарушения его герметичности может быть коррозия или избыточное давление. Чаще всего при этом в нем просто образуется течь, но при избыточном давлении он может лопнуть и даже взорваться.

Обратите внимание на максимальное давление бойлера — у многих моделей оно составляет 6 бар. При этом в городских сетях давление может доходить до 7 бар (а кратковременно из-за гидроударов — и до 10)

Защититься от этого можно с помощью редуктора давления на входе в бойлер — он поддержит давление на приемлемом уровне и не даст гидроударам повредить бойлер. Также от избыточного давления защищает предохранительный клапан, обычно идущий в комплекте с бойлером.

Если давление в бойлере возрастет выше допустимого, клапан откроется, стравливая излишек воды. Поэтому не следует беспокоиться, если со сбросного отверстия клапана изредка капает вода — это его штатная работа. А вот если вода оттуда идет струйкой, то эксплуатацию бойлера лучше прекратить — такое говорит либо о неисправности клапана, либо о высоком давлении в баке.

Однако избыточное давление может образоваться и из-за поломки терморегулятора самого бойлера. Тогда ТЭН не отключается при достижении температуры 100°С и вода вскипает. Давление при этом возрастает так быстро, что предохранительный клапан не успевает его стравить и бойлер взрывается.

Чтобы избежать подобного, следует выбирать надежную технику проверенных производителей, ну, или хотя бы не располагать бойлер там, где часто и подолгу бывают люди — над унитазом, над ванной и т.п.
