Газонокосилка электрическая своими руками из пылесоса

Сборка газонокосилки

Для сборки газонокосилки нам понадобится ножовка по металлу и сварочный аппарат.

Первым делом нужно изготовить каркас для двигателя. Для этого нужно взять металлический лист толщиной не менее трех миллиметров. Размер каркаса выбирается исходя из длины ножа, но максимальная ширина газонокосилки редко превышает шестьдесят сантиметров. Таким образом, нужно вырезать квадрат из металла со стороной 50 или 60 сантиметров. В центре квадрата нужно сделать отверстие под двигатель. Фланцевый двигатель крепится к каркасу валом вниз. Если двигатель с ушками, то к каркасу нужно приварить дополнительные крепления.

Такой каркас можно изготовить и из доски или фанеры, но металл все-таки предпочтительнее, так как он менее подвержен деформациям. Кожух призван защищать вал двигателя от мусора и обрезков травы. Простейший кожух можно сделать из металлической консервной банки. С более сложными вариантами придется повозиться. Если готовый кожух будет высоким, он защитит и электрический механизм газонокосилки. Если нет – то для защиты соединений проводом нужно сделать еще один кожух.

Кожух надевается на вал двигателя. Далее надевается заточенный нож и весь механизм закрепляется болтом. Далее, к каркасу крепятся колеса. Для этого на каркас должны быть наварены уголки с просверленными в них отверстиями. Диаметр колес подбирается таким образом, чтобы нож проходил на высоте в пять — семь сантиметров над грунтом. Если нож опустится ниже, велика вероятность, что он застрянет в земле. На большей высоте трава сминается, а не режется.

Независимо от того, из чего сделана ручка, ее нужно выправить рост того, кто чаще всего будет пользоваться газонокосилкой. Обычно оптимальная длина ручки около 90 сантиметров. Завершающий этап работы — присоединение шнура электропитания. Электрическая газонокосилка своими руками готова, можно испытывать ее на собственном дачном участке. Для того чтобы защититься от срезанной травы, над газонокосилкой крепят сетку.

Второй вариант — сделать каркас особой изогнутой формы. Данная методика описывала сборку газонокосилки под стандартную форму. Варианты — газонокосилка из дрели, на которой вместо сверла закреплен широкий нож. Саму дрель при этом нужно приделать к каркасу с ручкой — плюсы подобной самодельной газонокосилки в том, что не придется морочить голову с подсоединением шнура — используется механизм дрели. Во-вторых, такие газонокосилки можно использовать для подрезания травы под деревьями и у бордюров.

Похожим способом можно сделать газонокосилку из бензопилы. Для него нужно подготовить особый рамочный каркас, например, сварить его из кусков трубы. Далее, переместить на него двигатель бензопилы. В сети есть как чертежи, так и видео по креплению ножей к такой газонокосилке. За счет мощности двигателя газонокосилка из бензопилы справляется даже с мелким кустарником.

Необходимые детали для сборки самодельной газонокосилки

Косилка для газонов не относится к ряду устройств первейшей необходимости. Но ее наличие позволяет облегчить работы по покосу травостоя, а также увеличить производительность труда. Самодельные газонокосилки достаточно просто изготовить на основе электромотора. Они состоят из таких же основных деталей и узлов, что и заводские устройства:

• приводного механизма (электродвигателя), обеспечивающего вращение режущих насадок;
• каркаса, предназначенного для фиксации на нем всех остальных конструктивных элементов механизма;
• защитного кожуха;
• ручки, позволяющей управлять устройством во время уборки травы;
• ножей;
• от двух до четырех колес;
• электрической системы управления: кнопки включения/выключения, связывающих элементы цепи проводов;
• шнура питания с вилкой;
• травосборника.

Все электрические газонокосилки работают по одному принципу. При подаче напряжения на электродвигатель, его ротор начинает вращаться. Вследствие этого закрепленный на валу нож развивает высокую скорость, срезая при этом травяные стебли.

Выбор подходящего электродвигателя

В качестве привода можно использовать электродвигатель, предварительно извлеченный, например, из таких устройств:

• из пылесоса;
• из триммера;
• из старой стиральной машинки;
• из болгарки.

Если требуется выкашивать небольшие площадки, то подойдет даже ненужная электродрель. Ее разбирать не потребуется, а только закрепить в вертикальном положении.

Оптимальным вариантом при необходимости покоса травы на большой территории считается использование асинхронного электромотора (от него мало шума при работе) мощностью 0,5 кВт и более. Рекомендуемое число оборотов составляет 3000 в минуту. Чем выше скорость вращения ротора электрического двигателя, тем быстрее вращаются лезвия, обеспечивая более ровное и качественное скашивание травяного покрова.

Чем длиннее установленные ножи (шире захват рабочего участка), тем с меньшим числом оборотов можно использовать двигатель из-за возрастания линейной скорости лезвий. Только его мощность, напротив, должна увеличиваться, чтобы преодолевать рост нагрузки. Домашние мастера практическим путем показали, что вполне работоспособным получится устройство мощностью 1 кВт со скоростью вращения ротора 1500 об/мин. При этом захват скашиваемой полосы составляет 0,5 м. Если применять электродвигатель небольшой мощности, то следует постоянно следить за остротой лезвий, регулярно затачивая их.

Когда в наличии имеется только трехфазный электромотор, потребуется его подключать вместе с пусковыми и фазосдвигающими конденсаторами. Они должны быть соответствующими по емкости мощности двигателя. Схемы электрических подключений можно без проблем найти в сети Интернет или специальной литературе.

Необходимые материалы для изготовления других элементов конструкции

Ножи – это рабочая часть инструмента, обеспечивающая скашивание травы. Чтобы изготовить их своими руками, понадобятся сплошные полосы твердой, качественной инструментальной стали длиной до 50 см, шириной от 2 до 5 см, толщиной 2-3 мм. Тонкие рабочие насадки лучше косят, толстые являются более прочными.

Самодельные ножи для газонокосилки выполняют в разных конструктивных вариантах.

1. В виде одной сбалансированной относительно центра полосы длиной 30÷50 см с заточенными с нужной стороны ребрами и просверленным крепежным отверстием.
2. Сборная конструкция, состоящая из 2-х лезвий длиной 5-8 см, которые закрепляются на стальной полоске одним либо двумя болтами.
3. В форме диска.

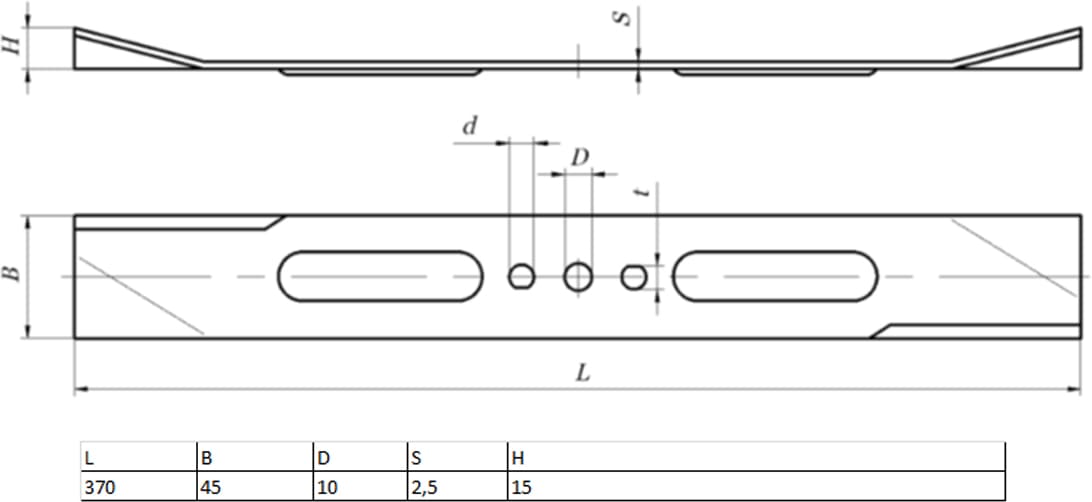

Чертежи ножей представлены на фотографии ниже.

Колеса с ручкой можно взять со старой детской коляски. Фактически, она является готовым каркасом для самодельной газонокосилки. Также ручки можно сделать из металлических трубок.

При выборе колес необходимо учитывать, что оптимальной высотой ножей от поверхности почвы считается расстояние 5 см. Если поставить 2 ножа, то улучшается маневренность создаваемого агрегата, а если 3-4 штуки, то выше устойчивость. Колеса также можно вырезать из фанеры и установить совместно с подшипниками на посадочные валы.

Защитный кожух для электрического мотора можно сделать из жести, фанеры либо части стиральной машины, подходящая модель которой изображена далее на фотографии. При этом в нем делают отверстия, чтобы обеспечить нормальное воздушное охлаждение работающего электродвигателя.

Из крышки стиральной машины можно сделать также кожух вокруг ножей. Платформу для установки мотора изготавливают из фанеры или листового металла. Питающий шнур с вилкой подбирают от старых бытовых приборов, учитывая при этом мощность устанавливаемого электродвигателя.

Как сделать газонокосилку своими руками?

Покос травы на загородном участке позволяет придать территории ухоженный и приятный вид. Но постоянно делать это ручной косой очень неудобно, не говоря уже о серьезной потере времени и затратах сил. Но не всегда есть возможность приобрести газонокосилку. Тогда можно сделать ее своими руками. Попробуем разобраться в тонкостях и особенностях этого процесса.

Из болгарки

Создать неплохую косилку для газона легко, если использовать обычную болгарку. Корпус устройства делается из автомобильного диска. Его следует распилить на пару частей. К одной из них осуществляется приваривание крышки. Сбоку делается дырка, где будет располагаться передняя часть косилки. На корпусе закрепляются ручка, а также колеса. В кожухе или проделываются дырки. Прибор закрепляется на корпусе с использованием болтов. Также из стали следует сделать нож. Его края следует хорошо заточить и установить его, как пропеллер.

Нож крепят к болгарочному валу, после чего закручивают гайку. На финальном этапе его прикручивают при помощи шурупа, установленного в гайку. Выключатель на устройстве фиксируется благодаря брусу. На ручку ставим выключатель и штекер, дабы к нему легко было присоединить удлинитель при необходимости.

Из стиральной машины

Чтобы создать газонокосилку из старой стиральной машины, потребуются:

• двигатель от нее;
• ножи из стали;
• колесики;
• труба, что станет основой для ручки;
• электрический привод;
• вилка;
• выключатель.

Если косилка будет делаться из двигателя от машинки, то лучше взять модель мощностью 170-190 Вт, оснащенную стартовым реле с конденсатором. Также требуется подобрать колеса.

Ножи должны быть изготовлены из стали, имеющей 2- или 3-хмиллиметровую толщину и полуметровую длину. Режущая часть немного гнется вниз, что позволяет уберечь вал от попадания в него различных предметов. Ручку создают из трубки, дабы устройство было удобно держать. К раме ее крепят сваркой.

На шасси от тележки монтируют платформу, выполненную ранее из листа. Потом делается отверстие для моторного вала. На передней части устанавливают стальную решетку в качестве защиты. Верхняя и нижняя ее части прикручиваются болтами, к которым приделывают проволоку.

Решетка устройства позволяет создать зазор для ножа. Мотор прикрепляется так, чтобы вал прошел в отверстие. На него монтируется заточенный ранее нож, а посредине проделывается дырка.

Нож следует сбалансировать и провести центрирование. Мотор прикрывается кожухом для защиты. Учитывая, что он должен охлаждаться, когда работает, в кожухе также должны быть дырки. К нему присоединяется проводка, закрепляющаяся на корпусе. Металлическую ручку следует обернуть чехлом из резины, дабы защититься от возможного удара током.

Из бензопилы

Можно переделать в косилку бензопилу. Берем мотор, который нужно поставить на тележку. Она делается по типу рамы из профильных уголков 2,5 на 2,5 сантиметра. Ее размеры будут примерно 50 на 60 сантиметров. По углам устанавливаются колеса. Также туда следует установить штурвал и шину.

Из трубы делается ручка, высоту которой можно регулировать. К ней прикрепляют штурвал, шланг и трос. Теперь двигатель прикручивается на раму. Шину закрепляют с использованием дырки в редукторе. Снизу ставят кожуховые крепежи. Это будущая основа косилки. Теперь остается установить ножи с использованием сварки. Это осуществляется на звезду пилы на предварительно установленный отрезок трубы.

Технология сборки газонокосилки

Как сделать газонокосилку своими руками? В первую очередь изготавливается металлический каркас. В него устанавливается двигатель, который крепится с помощью болтов. В нижней части каркаса крепится режущий механизм, соединенный с двигателем. Нормальное расстояние между ножами и грунтом – 7 см. Мешок для сборки травы крепится сразу за режущим механизмом, по образцу промышленного варианта.

Вокруг ножей нужно приварить защитный кожух. Двигатель и соединение с ножом должны быть прикрыты от попадания травы, при этом сохраняются вентиляционные отверстия

Наличие вентиляции особо важно для двигателей маленькой мощности

Ручка должна быть приварена в удобном положении под правильным углом и нормальной длины. Применение сварки самый надежный метод изготовления каркаса и крепления деталей. Но при отсутствии аппарата или навыков в работе, допустима сборка из готовых элементов, присоединением болтами.

Порядок действий

Чтобы сделать такой аппарат, который будет вам подходить и будет максимально соответствовать стоящим перед ним задачам, придерживайтесь следующего алгоритма:

• составьте техническое задание;
• подберите материалы;
• нарисуйте чертеж;
• изготовьте или купите недостающие детали;
• соберите аппарат по чертежу.

Составление технического задания

На этом этапе определите, для чего вам нужна газонокосилка, а также какими характеристиками она должна обладать. К примеру, аппарат для небольшого придомового участка площадью пару соток (одна сотка – 100 м2) можно сделать с небольшой шириной скашивания (захвата), что снизит его вес и облегчит передвижение даже без привода на колеса.

Кроме того, важно учесть и параметры травы — чем она выше и жестче, тем более мощный двигатель придется ставить на косилку. Также необходимо определиться с другими характеристиками, то есть:

Также необходимо определиться с другими характеристиками, то есть:

• размером колес (чем они крупней, тем выше проходимость и легче катить аппарат по участку);
• возможностью установки и конструкцией травосборника;
• функцией мульчирования и ее эффективностью;
• типом двигателя;
• приводом на колеса (нужен или нет);
• регулировкой высоты скашивания (нужна или нет).

Подбор материала

Каких-то жестких критериев к применяемому материалу, за исключением того, что идет на изготовление ножа, не существует.

Корпус косилки можно сделать из:

• стального или алюминиевого уголка;
• листового металла;
• толстого текстолита или гетинакса;
• досок;
• толстой фанеры или ОСП;
• старой дверцы от шкафа или тумбочки;
• обрезанной кастрюли (если корпус будет одновременно еще и декой).

Деку можно сделать из:

• обрезанной кастрюли или ведра;
• кровельного железа;
• листового алюминия или оцинкованной стали;
• стекловолокна и эпоксидной смолы.

Колеса можно подобрать от:

• детской коляски;
• самоката;
• детского трехколесного велосипеда;
• тяжелой игрушки;
• тележки из магазина или со склада.

Нож можно сделать из стальной полоски толщиной 3–5 мм, а для редуктора и привода на колеса подойдут шкивы от старой техники и ремень генератора легкового автомобиля.

Достать аккумуляторный мотор подходящей мощности (0,5 и выше кВт) довольно сложно, разве что подвернется сломанная техника с таким двигателем. Или можно купить его и подходящий источник питания отдельно, но тогда затраты будут сопоставимы с ценой новой аккумуляторной косилки.

Составление проекта

Определившись с параметрами газонокосилки и доступными материалами, приступайте к созданию проекта, то есть чертежа и эскиза. На этом этапе постарайтесь продумать не только общую конструкцию косилки, но и исполнение каждого ее элемента, также крепление отдельных деталей друг ко другу.

Чем тщательней вы продумаете все мелочи, тем легче будет собирать аппарат по чертежу. Рисуйте чертеж и эскиз в крупном масштабе, чтобы можно было реально прорисовывать все детали и их положение друг относительно друга. Обязательно учитывайте свойства тех материалов, которые вы используете.

Используйте элементы чертежей и фото, которые можно найти на различных форумах или сайтах, ведь если кто-то нашел удачное техническое решение того или иного вопроса, то зачем еще раз это изобретать?

Изготовление или покупка деталей

Когда чертеж готов, определите, что вы сможете сделать самостоятельно, а что придется заказывать или покупать.

К примеру, для изготовления насадки на вал двигателя, к которой крепят нож, необходим токарный станок, если он у вас есть, то вы сможете сделать деталь самостоятельно, если же нет, то ее придется заказывать токарю.

Как сделать своими руками

Лезвия для газонного триммера могут быть как в виде одной сплошной длинной планки, так и двух более коротких пластин. Проще всего сделать одно длинное лезвие. Дело в том, что сбалансировать два отдельных режущих элемента, которые работают синхронно на высоких оборотах очень сложно. От точности баланса лезвия зависит равномерность его работы, вибрация, а также это отражается на ресурсе устройства и удобстве его применения.

Сделать лезвие довольно просто. В первую очередь нужно взять лист стали толщиной не менее 3 мм и вырезать с помощью болгарки полотно будущего режущего элемента. Габариты пластины примерно такие: ширина от 40 до 60 мм, а длина может быть в пределах 30 — 50 см. Длина полотна зависит от диаметра защитного купола.

Для участков с каменистой почвой рекомендуется делать нож из более толстого листа металла.

После того как полотно было вырезано нужно сделать кромку лезвия, а также лопасти ножа. Они нужны для создания завихрения в процессе кошения травы. Длина лопасти вдоль полотна составляет 50 мм, а поперёк 25 мм. Высота изгиба около 15 мм. Сама режущая кромка должна быть в длину 60 — 80 мм. Стачивается она от края полотна.

Важно помнить то, что расположение лезвий и лопастей на обоих концах должно быть противоположно друг другу. Также стоит учитывать направление движения ножа. Строго по центру самодельного ножа для садового триммера проделывается крепёжное отверстие

В идеале, если всё сделано правильно, полотно уже будет сбалансировано. Это можно проверить, надев его на горизонтальны прут и посмотрев насколько ровно нож задерживается в горизонтальном положении. Возможно пластина будет отклоняться в какую-нибудь сторону. Тогда нужно немного сточить часть более тяжёлого края, но делать это нужно очень аккуратно, чтобы не перестараться

Строго по центру самодельного ножа для садового триммера проделывается крепёжное отверстие. В идеале, если всё сделано правильно, полотно уже будет сбалансировано. Это можно проверить, надев его на горизонтальны прут и посмотрев насколько ровно нож задерживается в горизонтальном положении. Возможно пластина будет отклоняться в какую-нибудь сторону. Тогда нужно немного сточить часть более тяжёлого края, но делать это нужно очень аккуратно, чтобы не перестараться.

Обычно этого делать не придётся, если крепёжное отверстие отцентрировано, но перепроверять баланс нужно обязательно. Плохо сбалансированный нож в процессе эксплуатации вызывает биение и пагубно отражается на ресурсе газонокосилки.

Делать самодельные односторонние ножи не рекомендуется. Их довольно трудно балансировать, а во время работы положение одного элемента относительно другого может сбиться. Это вызовет дисбаланс и негативно отразится на удобстве кошения травы и техническом состоянии аппарата.

Электродрель — сердце электрической газонокосилки.

Электродрель – это, собственно, двигатель газонокосилки, на котором устанавливается нож. Инструмент можно брать любой мощности, так как на срезание травы не требуется много усилий. Мощность нашего инструмента составляет 250 Вт. Еще он должен быть оснащен длинным электрошнуром или же можно взять хороший удлинитель.

Нож сначала насаживается на болт, соответствующего отверстию диаметра, и плотно затягивается гайкой. Не забываем подложить шайбу.

Закрепляем выступающую часть болта в дрели. Дрель устанавливаем в держатель строго вертикально вниз, плотно затягиваем болты. При включении инструмента в сеть, нож должен вращаться, наподобие пропеллера. Высоту ножа регулируем непосредственно на газоне, для этого поднимаем или опускаем держатель для дрели в пазах боковых стоек.

Перед работой газонокосилки необходимо убедиться, что все болты очень хорошо затянуты. Перемещать газонокосилку по лужайке и маневрировать ею можно наподобие санок – при помощи веревки, привязанной к верхней горизонтальной планке, ближе к углам соединения с вертикальными стойками. Или же в дополнение приделать ручку и катить ее как детскую коляску перед собой, контролируя траекторию движения.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Техника безопасности

Газонокосилка, сделанная своими руками из двигателя стиральной машины или другого крупного бытового прибора, требует внимательнейшего отношения при сборке, соблюдения техники безопасности при работе.

Перед эксплуатацией необходимо проконтролировать целостность провода – нет ли поврежденных открытых частей. Затем проверить, хорошо ли прикреплены все элементы, не расшатались ли они. Даже если предыдущая проверка была перед прошлым кошением травы. Газонокосилка сильно вибрирует, это способствует быстрому разбалтыванию креплений. Эти два нарушения в приборе могут быть опасными для человека. Ремонт, чистка, заточка ножей происходят только при выключенном от сети приборе.

Так же опасно нахождение на участке камней или других прочных элементов. При попадании на них, нож может разбиться, разлететься. Поэтому перед первым кошением нужно програблить участок, убрать все опасные элементы. Перед каждой последующей уборкой, делать визуальный осмотр. Присутствие детей и животных рядом с косильщиком недопустимо.

Оставлять прибор без присмотра включенным нельзя, необходимо отключение от сети. Но даже в выключенном состоянии огромный прибор с острыми ножами представляет опасность для детей. Необходимо провести профилактическую беседу с ними, не оставлять их без присмотра.

Важно! Кошение электрической газонокосилкой в дождь недопустимо

Как сделать электрический триммер своими руками из пылесоса или другого электроинструмента

С вопросом аккуратного и быстрого скашивания травы около забора дачи я столкнулся давно, когда пришлось учиться пользоваться обыкновенной косой — литовкой.

Сразу подумал, что не помешала бы простенькая газонокосилка купить которую в то время было не просто. Поэтому решил поэкспериментировать с самодельной конструкцией.

В итоге приобрел практический опыт скашивания травы, благодаря которому удалось купить триммер, который хорошо подходит для моих целей.

На основе полученных знаний высказываю советы домашнему мастеру как своими руками сделать электрический триммер из отслужившего оборудования на основе электродвигателя от пылесоса, дрели или болгарки с картинками, схемами и фотографиями, позволяющими повторить подобную конструкцию.

Самодельный защитный кожух

Если вами изготавливается самодельная косилка, то вам обязательно понадобится защитный кожух. Он убережет ваши глаза, тело и ноги от травмирования мелкими камушками и осколками ножей, если они сломаются.

Кожух для триммера можно сделать из листа алюминия или тонкой жести.

1. Вначале, в углу квадрата из металла необходимо просверлить отверстие нужного диаметра (зависит от вида привода вашего агрегата) с помощью коронки.
2. Затем потребуется сделать разметку под крепеж. В качестве основы, к которой будет прикручиваться самодельная защита, можно использовать стандартный кожух от болгарки, если вы делаете триммер из нее.
3. Зажмите заготовку струбциной и при помощи рулетки и карандаша проведите первую окружность радиусом около 270 мм. Центром окружности будет служить угол заготовки. По поводу радиуса давать точных рекомендаций нельзя, поскольку он будет зависеть от диаметра режущего инструмента, который вы будете использовать с агрегатом. Поэтому, сначала определитесь, какие ножи вы будете использовать, и какой вылет лески будет оптимальным.
4. Далее, проведите вторую дугу (это будет загиб), немного отступив от первой. В данном случае сантиметров на 5. Таким образом вы отмеряли высоту будущего щитка. Вообще, высоту кожуха рекомендуется делать такой, чтобы, когда вы его поставите ровно на землю, режущий инструмент не доставал до нее около 2 см.
5. После разметки второй линии необходимо вырезать по ней заготовку, воспользовавшись ножовкой по металлу либо электролобзиком с пилочкой по металлу.
6. Кроме этого, необходимо сделать радиальные разрезы (до первой дуги) и загнуть получившиеся части плоскогубцами под углом 90°.
7. Далее, щиток крепится к защитному кожуху болгарки, устанавливается режущий инструмент, и агрегат готов к работе.

Таким способом можно изготавливать и устанавливать защитный кожух и на триммере, купленном в магазине, если щиток по каким-либо причинам раскололся. Щитки в заводских аппаратах изготавливаются из пластика и часто ломаются, если неудачно стукнуть головкой триммера о землю для удлинения лески.

Мастер на все руки

Домашний мастер на все руки для своих кустарных изделий использует бывшие в использовании:

• Старую болгарку;
• Домашний пылесос;
• Дрель любых видов;
• Рабочую бензопилу.

Все перечисленные приборы переделываются под конкретные части нового садового триммера. Новый аппарат будет дешевле и практичней магазинного. Так как на него устанавливается выше мощность по оборотам в минуту.

В конструкции самой длинной частью является штанга-держак. Ее можно сделать из деревянного черенка лопаты. В процессе сбора она прикрепляется к мотору при помощи скотча и соединительных гаек. Все закручивается и стягивается. А в случае поломки все быстро может быть восстановлено.

Достоинства конструкции

Заняться изготовлением самодельной электрокосилки побуждают несколько причин:

1. Низкая стоимость устройства в сравнении с аналогами заводского изготовления.
2. Экологичность электродвигателя. Газонокосилка «на электрической тяге» не продуцирует вредных выхлопов, как бензиновая.
3. Низкий уровень шума.
4. Простота эксплуатации: отсутствует необходимость хранить и периодически заправлять топливо.
5. Компактные размеры.

Но следует быть готовым и к некоторым особенностям:

1. Электрокосилка не автономна: радиус ее действия ограничен длиной сетевого провода. Но при размерах газона до 12-ти соток этот недостаток особого значения не имеет.
2. Ограниченная мощность. Бензиновые газонокосилки обычно являются более мощными, причем мощность электрического варианта ограничена еще и возможностями проводки.
3. Опасность поражения электротоком при работе на влажном газоне.

Самодельный вариант уступает моделям заводского изготовления в следующем:

• не является самоходным;
• отсутствует возможность регулировки высоты ножа;
• не предусмотрена функция сбора травы;

В самодельных конструкциях нет надежной влагоизоляции токоведущих частей.

Материалы и инструменты

Устройство собирают из таких компонентов:

1. Электромотор. Требуется агрегат помощнее, так что желательно раздобыть старый пылесос советского производства. Например, марки «Буран» или «Ракета», оснащаемых электродвигателями мощностью 300 Вт и более.
2. Текстолит. Пластина из этого материала используется в качестве несущей основы для установки мотора с ножом и колес. Размер — примерно 260х180 мм, толщина — 10 мм. Выбор в пользу текстолита объясняется его диэлектрическими свойствами — его применение снижает вероятность поражения электротоком. За неимением текстолита используют стальной лист толщиной в 3 – 4 мм, а еще лучше — большую сковороду, миску или днище от кастрюли или выварки. Такая основа имеет снизу борта, не позволяющие срезанной траве разлетаться во все стороны.
3. Колеса. Используются колеса от тачки, складской тележки или детской коляски. Если коляска имеется в сборе, можно позаимствовать шасси целиком — тогда лишь останется закрепить на нем несущую основу с двигателем.
4. П-образная ручка. Шасси от коляски ручкой уже оснащено, в остальных случаях ее можно изготовить из пластиковой трубы, металлической тонкостенной трубки или деревянных реек. На металлической ручке в том месте, где за нее берется пользователь, нужно закрепить резиновую накладку, например, из поливочного шланга, которая за счет диэлектрических свойств снизит вероятность поражения электротоком.
5. Кнопка включения. Рекомендуется использовать самовозвратную кнопку, то есть такую, которая при отсутствии усилия со стороны пользователя автоматически переключается в положение «выключено». С ней газонокосилка получится максимально безопасной: если пользователь, оступившись, упадет или в какой-нибудь иной внештатной ситуации аппарат сразу выключится и нож остановится.
6. Пластиковая бутылка либо жестяной лист толщиной 1 мм. Эти материалы понадобятся для изготовления кожухов, защищающих двигатель и элементы электроники от пыли и кусочков травы.
7. Стальной уголок. При использовании металлической несущей основы из уголка делают раму для двигателя.

Понадобится и провод с вилкой. Вот что от него требуется:

• гибкость: ею обладают провода с медными жилами;
• наличие 3-й жилы для заземления;
• длина, позволяющая достигать дальнего угла газона.

Колеса или шасси подбирают с учетом двух факторов:

1. Диаметр: чем он больше, тем меньше усилий потребуется для перемещения газонокосилки. Но при этом нужно так сконструировать аппарат, чтобы нож располагался в 5 – 6 см от земли. При такой высоте срез выполняется ровно и газон выглядит аккуратно.
2. Число колес.

Обычно рассматривают два варианта:

• два колеса: при таком исполнении косилкой легко маневрировать, так что становятся доступными узкие и труднопроходимые участки. Но сложно постоянно держать нож в горизонтальном положении.
• три колеса: не столь маневренный вариант, но зато устойчивый: нож постоянно расположен горизонтально. Третье колесо устанавливают сзади. Удобно, если оно поворачивается вокруг вертикальной оси.

Подходит и 4-колесное готовое шасси, но специально устанавливать на несущую основу 4 колеса нерационально, поскольку в сравнении с 3-колесным такой вариант никаких преимуществ не имеет.

При отсутствии готовых колес их вырезают электролобзиком из пластика или дерева.

Инструменты нужно подготовить такие:

• сварочный инвертор с электродами;
• болгарка с дисками для резки металла;
• дрель с набором сверл по металлу;
• электролобзик (если нет готовых колес);
• паяльник;
• отвертки и гаечные ключи;
• плоскогубцы;
• молоток;
• керн, чертилка;
• рулетка, линейка;

Для разметочных работ пригодится мел или маркер.

Пошаговая инструкция по сборке

В зависимости от исходных материалов для электрогазонокосилки такие этапы будут отличаться. Одним из самых распространённых вариантов является сборка косилки из старой стиральной машины. Будет полезным рассматривать пошаговую инструкцию именно по созданию подобного аппарата.

Действия должны происходить в такой последовательности:

1. Изготовление каркаса или лонжеронов под двигатель будущей конструкции. Делать его нужно из металлического или стального листа 500 на 500 миллиметров.
2. В центральной части листа следует высверлить отверстие под вал электрического двигателя.
3. Снизу металлического листа (лонжеронов) приваривают уголки по периметру. А также их можно закрепить болтами.

4. Потом необходимо установить колёса. Их можно сделать самостоятельно из фанеры или дерева, или снять со старых приборов. Размещаются они на вал (металлическую ось).

5. После этого мотор нужно закрепить на платформе. Для этого его либо следует приварить на заранее вмонтированных металлических уголках, или просверлить отверстия для имеющихся дырок в самом моторе, а потом скрепить болтами.
6. Дальше требуется установить ручку для управления конструкцией.
7. Под платформу монтируется защитный кожух для управления.
8. Устанавливается металлический нож (самодельный или готовый). Крепится он на вал электродвигателя.
9. Для защиты мотора от травы необходимо вмонтировать консервную банку на его вале.

Все механические части собраны. Дальше нужно приступать к электрической схеме конструкции.

Для этого необходимо:

• установить включатель и выключатель в удобном месте возле ручки аппарата;
• подсоединить кабель питания с вилкой;
• монтаж УЗО.

Ёмкость для сбора травы нужно устанавливать в самом конце. Её делают в виде коробки или мешка.

Покрытие ножей с помощью кожуха является обязательным, так как это позволит повысить безопасность во время работы. Такую защиту нужно делать и для мотора во избежание попадания мусора и его долговечности, а также стойкости.

Процесс создания

Начальная стадия самостоятельного создания газонокосилки заключается в подборе деталей

Самое важное – наличие двигателя. Его можно взять из уже неэксплуатируемой бытовой техники, можно изъять из какого-нибудь электроинструмента:

• дрели,
• пылесоса,
• бензопилы,
• болгарки.

Минимальный требуемый параметр двигателя – 500 В. Лучше 1000 В. Так можно будет трудиться на незначительных оборотах. Да и заточка ножей станет обязанностью более редкой. На подбор двигателя влияют диаметр ножа и совокупные габариты данной техники. Чем больше рабочая площадь для неё, тем выше должна быть мощь у двигателя.
